  • 2024/11/23 16:51
• 表示部試行錯誤

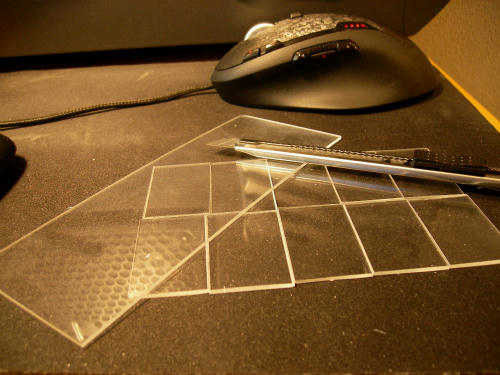

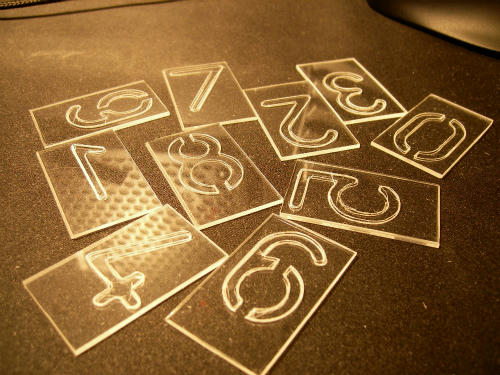

  以前切り出して傷付けした表示部ですが、傷付けが深すぎるというか、傷の入れ方が粗いというか、問題があるのです。この表示方式だと数字を表現するのに０～９までの１０枚の板を重ねて下からLEDを照らし、照らされた板の数字のみが浮かび上がらなければなりません。問題なのは、傷がしっかり付きすぎてしまっていて、無照明状態の時点で既に後ろの数字が見にくく、暗所でLEDを当ててもまともに見えない。という事です。

  しかもこのプラ版、実は工作用のモノではなく、１００円ショップで見つけたホワイトボードマーカー向けの書きとめ透明ボードでして、先日探したら無く、入荷にしばらくかかるとの事で、作業が止まっておりました。明日には入ってると聞いてますので、入手できたら後ろまで見える傷の付け方を考えたいと思います。

  中身のほうですが、時間設定用の入力も何とかなったので後はスイッチさえ入手できればとりあえず役者は揃いそうです。後は何度も言ってますが、今度こそ外装の段階へ入れそうです。市販基板のサイズ選択と部品配置、ケースの選定と加工方法が課題となりそうです。

  [0回]

  PR
  • 電子工作
  • 2010/10/27 00:25
  • 0
• 時計LEDプログラム

  最低限必要なプログラムは書き上げました。コレは動作クロックを内部8Mにしてタイマーカウントの分周もしてない状態で動作確認してるトコです。どうにかして時刻設定を導入して、動作クロックを元に戻せば完成かなぁ。


  [0回]

  • 電子工作
  • 2010/10/23 21:07
  • 0
• 盛り蕎麦

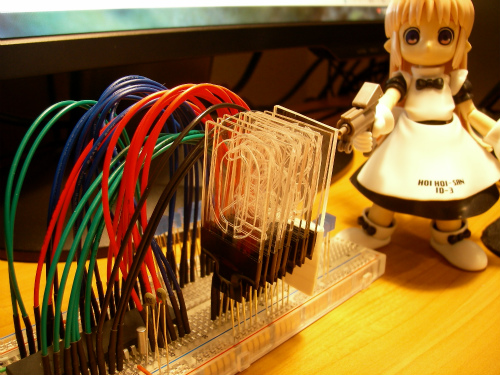

  盛り蕎麦とはよく言ったものです。まぁ、言うほど酷くないですけどね。前UPした回路図とは若干違ってますが、一応これだけ繋ぐと時分表示のLED接続って形になります。これで時分のプログラム作って、時間設定用の入力どうするか決めてその分のプログラムも書いてハード仕上げればβ最終Verってトコでしょうかね。その後は見栄えの良い外観でハード用意して完成のつもりです。

  [0回]

  • 電子工作
  • 2010/10/22 03:14
  • 0
• ソースコード

  一応こいつとこの間のブレッドボードの回路で動かすと秒表示の出力ができます。後はコレを元に時分に作り変えてハードを用意すればα版からβ版くらいには進化できそうです。最初このコードもループの部分ベタ書きしてました。アセンブリやりにくす＾ｑ＾

  LED時計秒表示ソースコード(txt)


  [0回]

  • 電子工作
  • 2010/10/22 02:18
  • 0
• 表示部


  ついにこの段階まで来たんですが、コレ作るのものすっごい疲れます。

  [0回]
