  • 2024/11/23 13:39

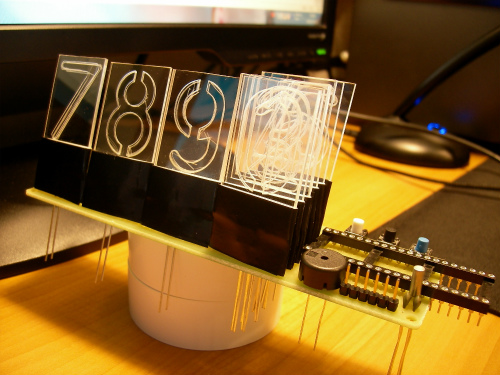

• 部品配置

  部品買ってきたので基板に乗せてみました。マイコンソケットはみ出てます＾ｑ＾
  ブザーが乗ってるのはアラーム機能を実装したいからです。

  [0回]

  PR
  • 電子工作
  • 2010/10/31 16:14
  • 0

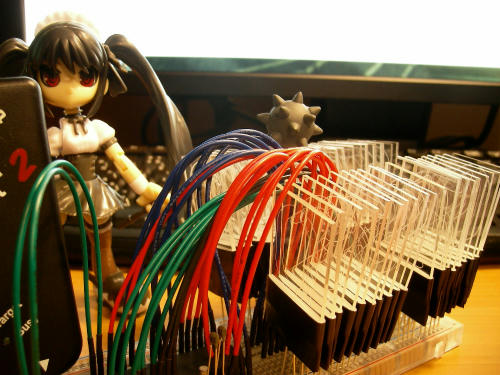

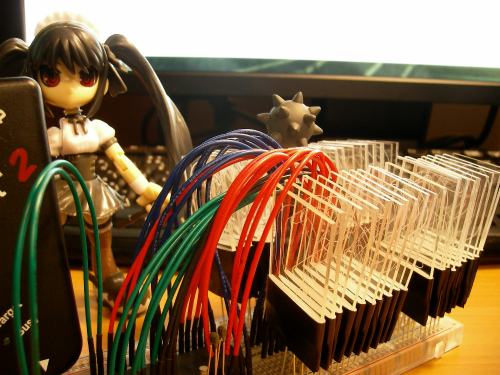

• 表示部量産

  疲れた……。明日は秋葉行って部品買ってきます。

  [0回]

  • 電子工作
  • 2010/10/30 23:07
  • 0

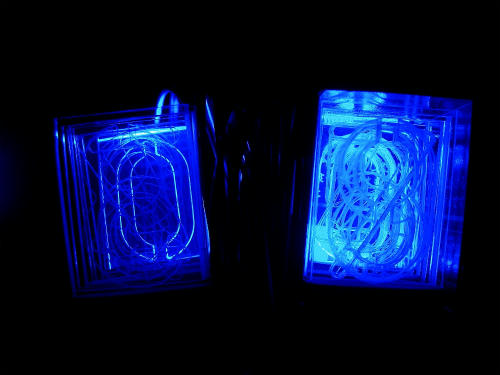

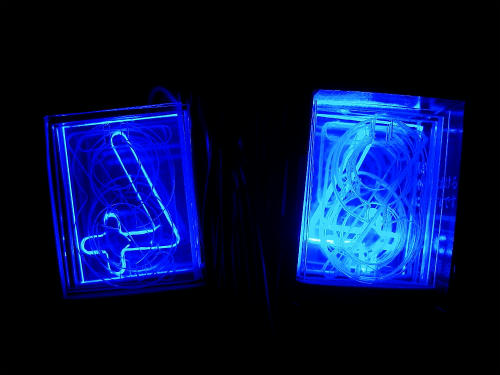

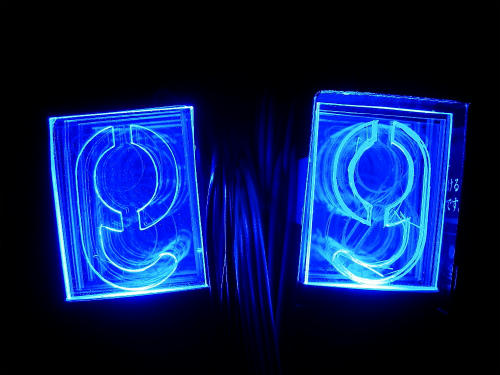

• 表示部試行錯誤３




  右のは前作ったやつ、左のは昨日作ったやつ。右はやっぱ駄目かなぁ……。右のやつの周りが光って反射したように見えてるのは周りを覆う簡易ケースみたいなの被せてるからです。（片側だけついてるの忘れて撮影しちゃった＾ｑ＾）

  [0回]

  • 電子工作
  • 2010/10/28 22:57
  • 0

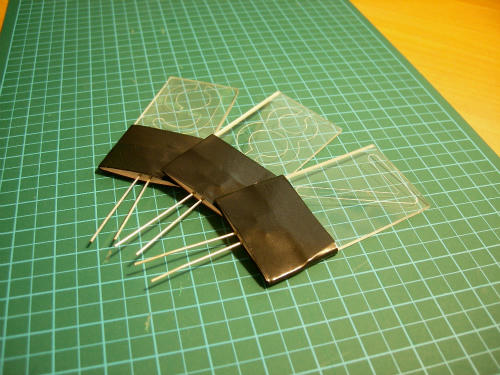

• 表示部試行錯誤２

  １００円ショップにプラ板の代替が入っていたので、無事材料入手して表示部の作成に入りました。傷はあまり付けないほうがいいみたいです。LED光源が拡散しないように周りを包んで、対象のプラ板だけに照射するようにしてるんですが、黒いビニールテープだけで包むと、隙間が完全に埋まるし、黒で光を吸収しているからなのか、とにかく暗かったので、中で一度白い紙で包んでます。外側は黒ビニールなりにしないと、拡散が防げないので、とりあえず今はこんな感じです。

  しかし今度の休みまでに全部の表示部用意するのは大変そうです＾ｑ＾

  [0回]

  • 電子工作
  • 2010/10/28 02:45
  • 0

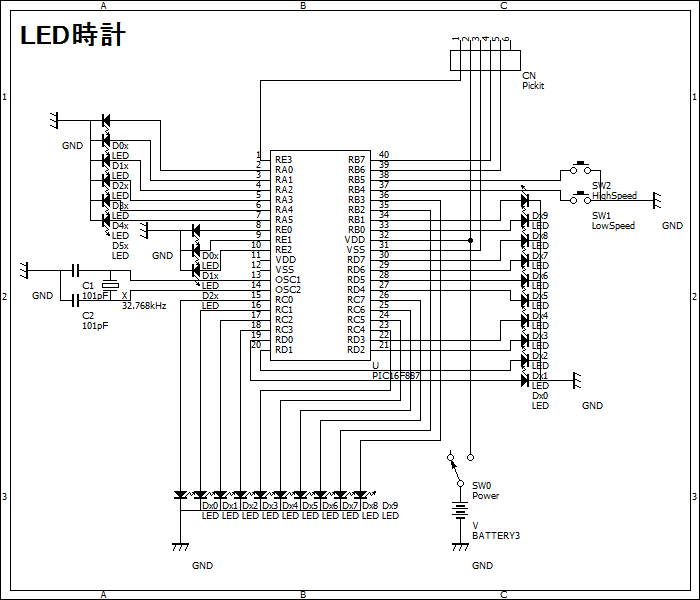

• 回路図全貌

  現状想定してる回路図です。なんとなくですが一発目の基板はデバグ基板になってしまいそうな予感がします。Pickitが直接挿せる６ピンを乗せるつもりなのでLEDがいっぱいついた40Pin用の下駄としても使えますね＾ｑ＾

  単３三本の電池ケースから電源拾って動けたら良いなぁとか凄いテキトウなもくろみもあるんですが、どうなるだろうなぁ。

  [0回]
