;PIC16F886 LED制御実験
 LIST P=PIC16F886
 INCLUDE P16F886.INC

;内部クロック利用、番犬OFF、起動時リセットON、コードプロテクトOFF、データプロテクトOFF、デバッガOFF、PortB.3特殊用途無効、PortE.3MCLRE無効
 __CONFIG _CONFIG1, _INTOSCIO & _WDT_OFF & _PWRTE_ON & _CP_OFF & _CPD_OFF & _DEBUG_OFF & _LVP_OFF & _MCLRE_OFF

 ORG  0

;アナログ入力->デジタル入出力
 BANKSEL ANSEL
 CLRF ANSEL

;各ポートを入力->出力
 BANKSEL TRISA
 CLRF TRISA
 BANKSEL TRISB
 CLRF TRISB
 BANKSEL TRISC
 CLRF TRISC

 BANKSEL PORTA
 MOVLW 0xFF
 MOVWF PORTA
 BANKSEL PORTB
 MOVLW 0xFF
 MOVWF PORTB
 BANKSEL PORTC
 MOVLW 0xFF
 MOVWF PORTC

 END

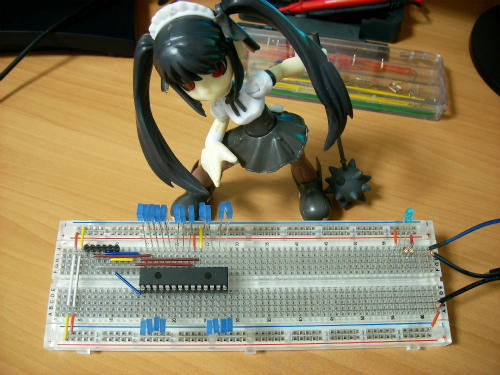

配線はこんな感じ。写真の電源は会社からパクってきたアダプタを使いましたが、どうやらCPUの電源PINを間違えていたらしく、この配線で＋－に昨日のUSBモジュールの電源を繋いだら動いたので晴れてUSB電源駆動も出来るようになりました。

__CONFIGの内容をしっかり設定しないとやっぱりちゃんと動かないみたいです。設定内容一覧みたいなのは検索しても見つからなかったので、結構テキトウです。一個一個調べてサンプルコードのコメントとかTips的な解説を読み集めて上のコードになってます。

PIC16F88xは起動時に各ポートがアナログ入力に設定されているらしく、これをちゃんとデジタル入出力に設定したほうがいいみたいです。

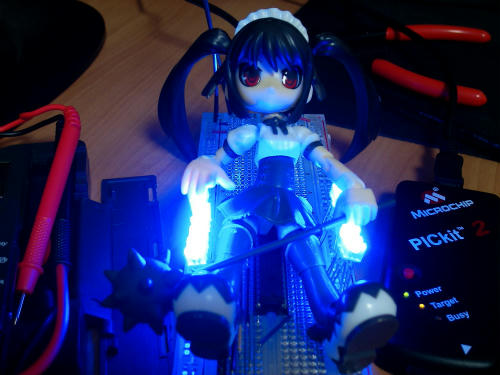

今日やっと２０個のLEDを点灯させた時点で気づいたんですが、886だと一つで０～９の二桁を表示すると、殆どのポートを使ってしまう為、886で今回の要求を満たせるか怪しくなってきました。購入したRTCモジュールの通信方式はI2Cなのですが、使った事ないので明日から頑張って調べます。
